電容降壓電路的原理及注意事項
2021-07-03 18:45:00
分享：
電容式降壓電路之所以在一些便宜的電器中看到，是因為這種電路比變壓器降壓和開關電源要便宜得多?？梢哉f，低成本是這種降壓供電方式的唯一優點；它有許多缺點，如輸出電流小、電壓隨負載波動大等。由于它與市政電力直接連接，非常不安全，因此該降壓方法的應用范圍有限，只能用于輸出電流小、難以觸摸的場合。

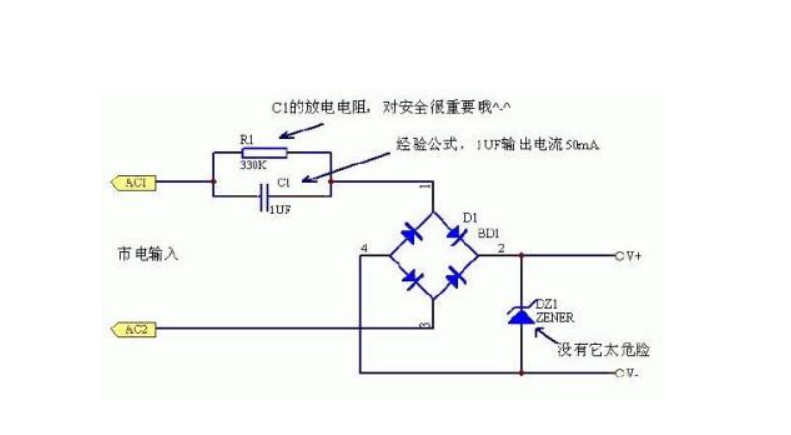

電容降壓的原理是利用電容在一定交流信號頻率下產生的容抗來限制Z大工作電流，即限流后終端負載降低輸出電壓，電容實際上起到限制電流和動態分配電容和負載兩端電壓的作用。例如，中國的市政電力為220V/50Hz，1μF的電容抗約為Xc=(2mfc)=1/(2×3.14×501×10-6)=3180Ω。如果在電容器兩端增加220V的交流電壓，流過電容器的Z大電流約為IC=U÷Xc=220÷3180=70ma。知道了這個計算方法，你可以根據電器的工作電流來選擇電容值。
電容降壓時應注意：
(1)降壓電容器必須使用無極電容器，絕對不能使用電解電容器。而且電容器的耐壓性必須在400V以上。
(2)電容降壓不適用于動態負載，也不適用于容性和感性負載。
(3)需要直流工作時，盡量采用半波整流，Z接合適的穩壓管。
(4)注意安全，V市電隔離，要注意安全，嚴防觸電！
(5)電容值在維修電容降壓電器時不能隨意更改。
